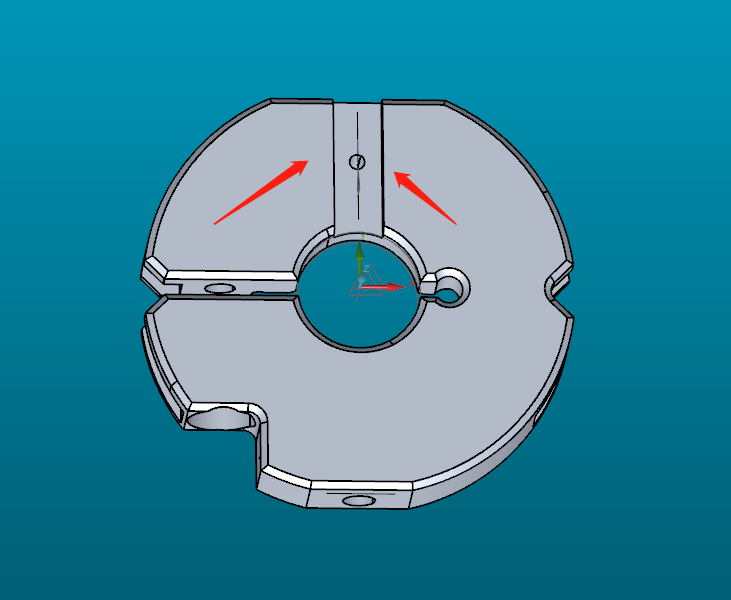

求箭头所指槽的对称度怎么求？有大神会吗？以中间的圆为基准，我两边构造了特征组，但是评价出来不对，我实在不知道怎么弄了精华 未解决悬赏：10

•
• zhangning_06112

就是建立好坐标系，建立特征组计算对称度。

• 2023-05-16 23:02 回答
• 评论(0)

•
• Q1177363987

首先现更正：圆不能作为基准，基准测量特征为圆柱（对称度的基准不能是点，可以是线或面）

图纸上，标注的基准应该不只有圆柱，还有其他基准来位置的约束。

按住以圆柱为单一基准，约束了槽的中心面需要与圆柱的轴线，在2D里重合一起，

• 2022-09-14 10:04 回答
• 评论(0)

•
• Q0327323992

孔找正，孔心和槽中分面连线旋转，构造基准面，再评价特征组对称度

• 2022-03-09 15:01 回答
• 评论(0)

•
• Q7260024918

一侧柜面上先矢量点，一侧阵列出相同位置的矢量点，然后相同位置的两两对应构置中分面，然后再评对称度

• 2021-12-20 16:10 回答
• 评论(0)

•
• Q8727339907

对称度的基准不能是点，只能是线或者面。构造一个中心面

• 2021-11-22 15:51 回答
• 评论(0)

•
• Q5893224556

试一下用位置度

• 2021-11-13 11:03 回答
• 评论(0)

•
• Happy

被测槽中心和基准圆柱连线定方向，当旋转轴

• 2021-10-17 07:24 回答
• 评论(0)

•
• 用九用六

因为坐标系的旋转方向还没有确定，可以旋转。这个时候就靠自身来确定旋转方向，理论上是最佳拟合。另有：海克斯康官方文章建议：是把旋转方向定义为：被测槽的中点，（轴中心与槽中心连线作为坐标轴）再去评价对称度近似最佳拟合后的结果，用软件计算出结果。
