课程介绍

Quindos基础培训是面向新机用户和基础用户的入门培训，培训重点为三坐标测量机的操作、测量软件的应用及常规工件的编程检测。通过该培训，用户可以掌握Quindos软件的基础应用，明确工件检测的基本方法，具备独立编程和检测的能力，并能解决实际测量问题。

培训后具备能力

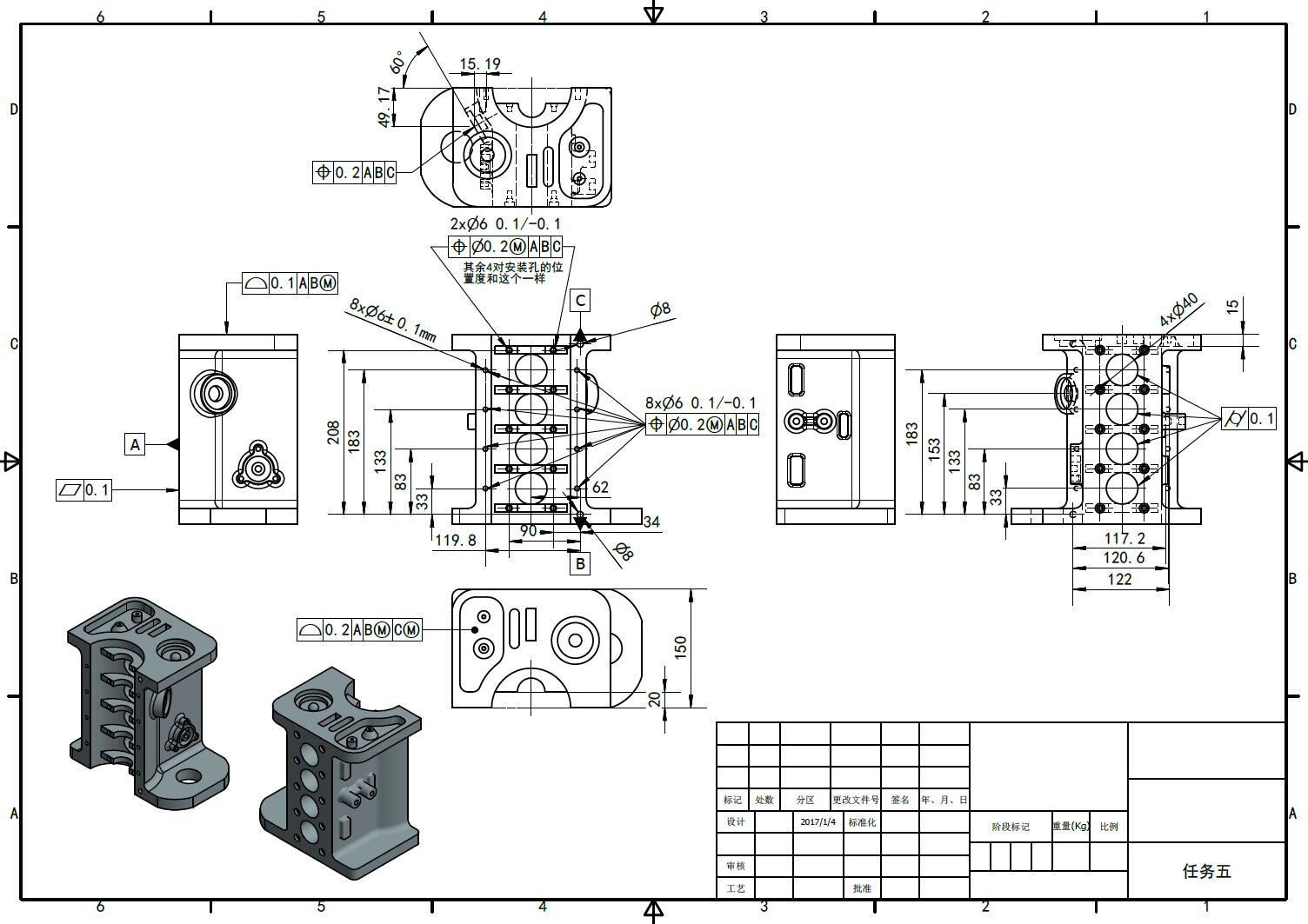

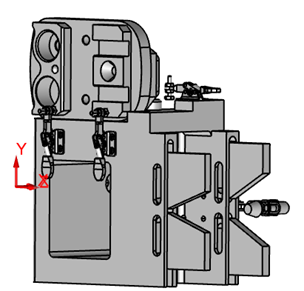

1、对照工件，分析图纸：明确工件的检测基准、检测项目、需测量的相关元素，合理摆放工件；

2、测针的选择、校验：根据零件尺寸和检测要求，选择合适的测针、加长杆，添加合适的角度；对固定测头和旋转测头使用正确校验指令；

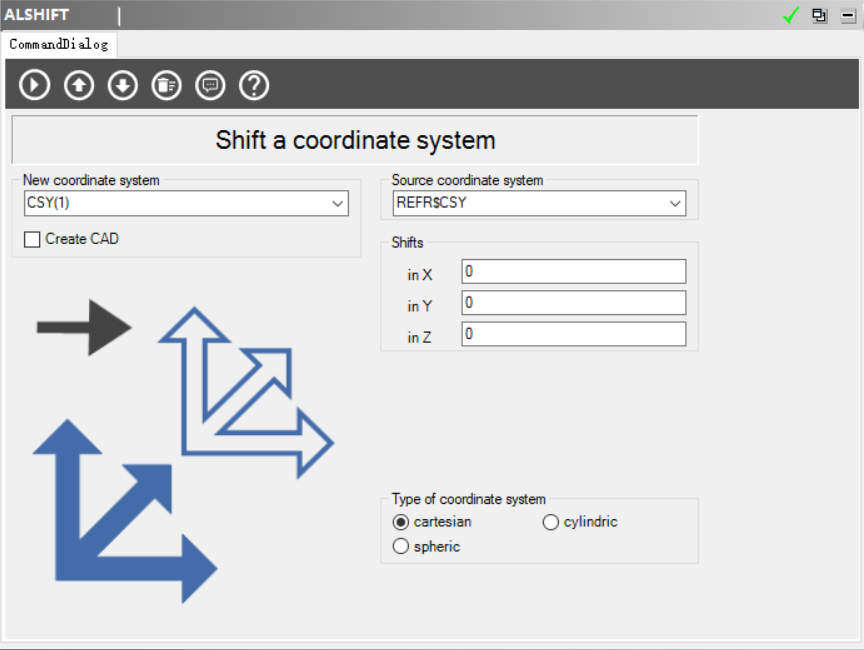

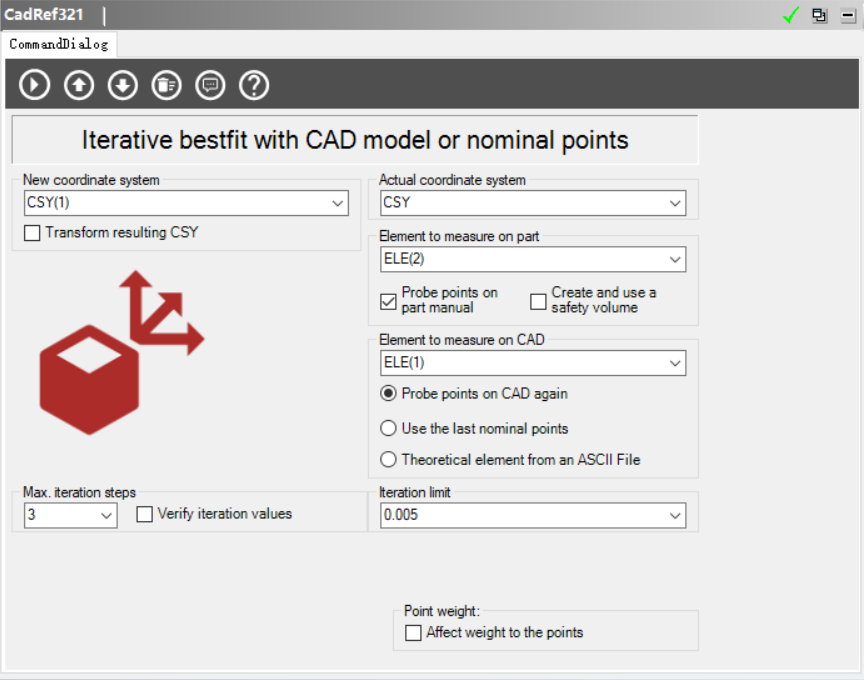

3、建立零件坐标系：根据实际情况能够使用元素建立坐标系或者使用迭代指令建立坐标系；并能实现坐标系的平移和旋转；

4、测量元素、构造元素、处理元素：

1） 能够掌握识别几种常见的数据类型，对元素结构有较清晰的认识；

2） 正确使用ME**指令进行测量。

3） 正确使用GEN**指令构造理论元素。

4） 正确使用指令实现元素的搜集、相交、转换、平分，并能正确求距离、夹角。

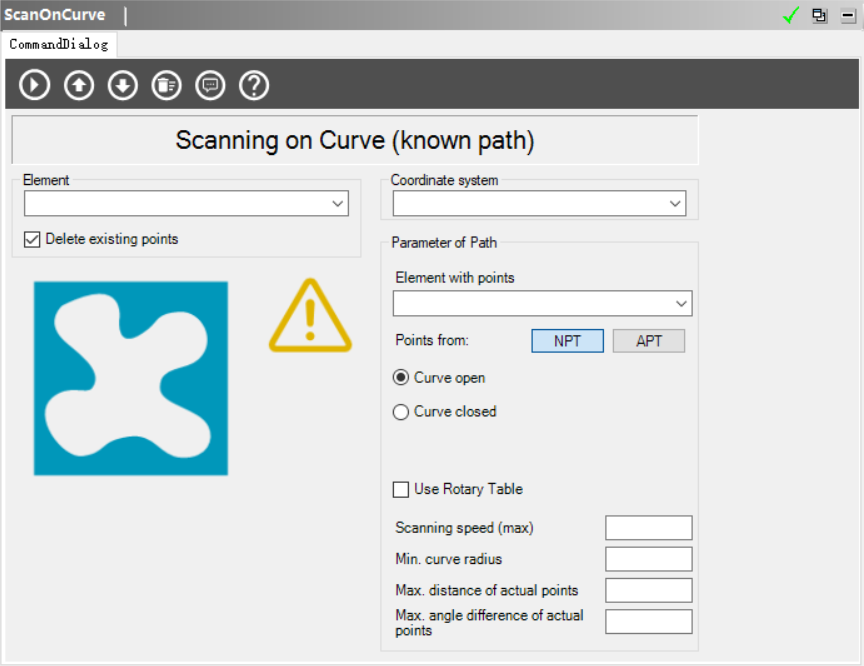

5） 使用指令进行已知路径扫描和未知路径扫描2D曲线。

6） 使用CAD数模进行3D曲面的测量评价。

5、评价形位公差：在正确理解形位公差基本概念的前提下，正确使用指令，给出形位公差评价；

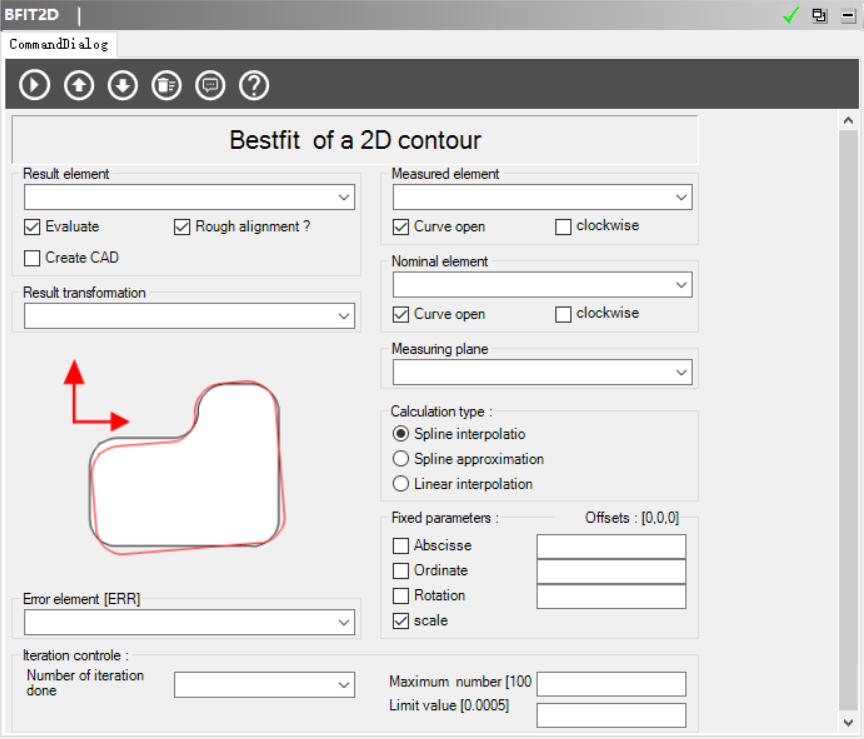

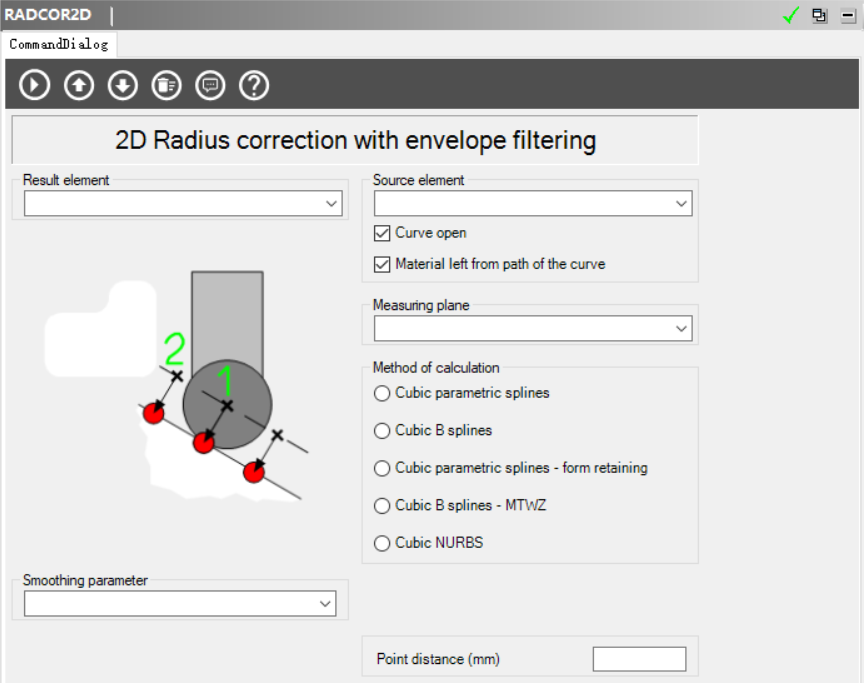

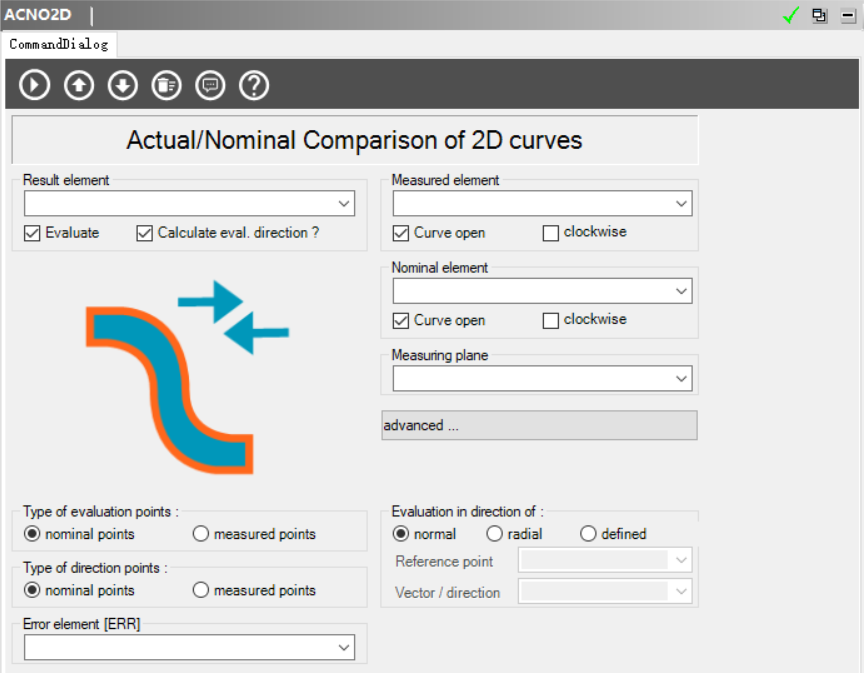

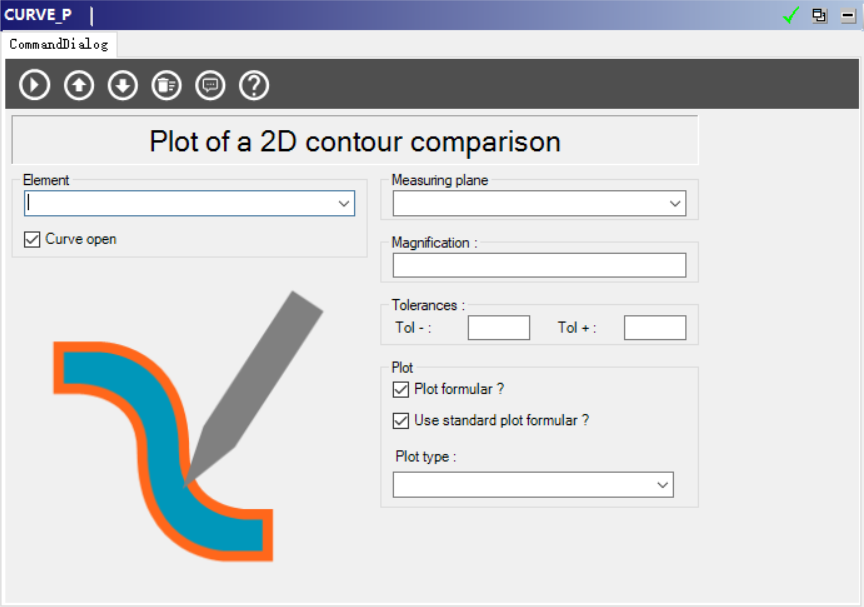

6 、2D曲线处理：正确理解并能应用半径补偿、最佳拟合、曲线比较、曲线绘图等指令；

7、CAD使用：能够正确对CAD数模进行处理、CAD参数设置、应用CAD进行测量、在CAD数模上截取理论数据、绘制实测点偏差的CAD报告、绘制元素评价的CAD报告；

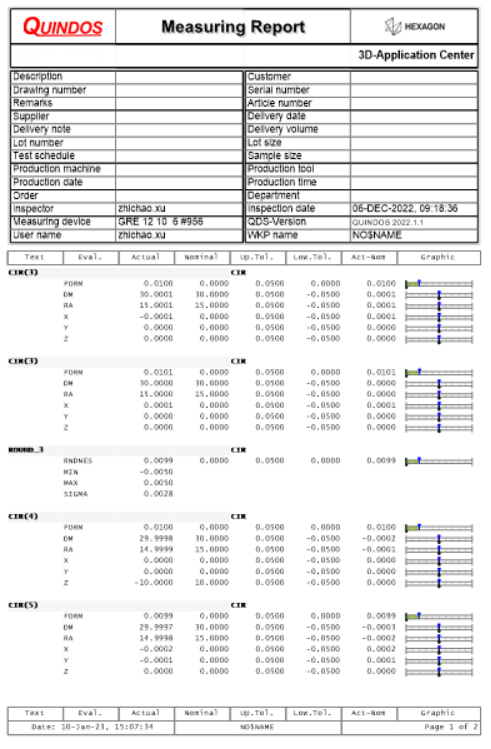

8、评价输出：能够输出绘图报告（圆度、多层圆、直线、平面等）与文本报告。在文本报告中正确设置评价项目的各项参数，并增加注释说明。并对报告进行输出、打印。

技能适应领域

汽车、航空航天、电子、医疗、能源、锂电及机械制造等通用制造领域。

课程大纲

1、坐标测量机介绍——硬件结构、探测系统、计算机硬件和软件要求、测量机的工作环境、测量机的开、关机(PMMC)、操作盒的使用、坐标系的概念、半径补偿原理、矢量和余弦误差、矢量的定义、工件检测步骤、License文件介绍

2、QUINDOS界面介绍——菜单、工具栏、窗口、如何新建零件程序(CNCINI)、如何保存程序(SAVE)和清除程序副本(PURGE)、如何打开(OPEN)和运行程序(RUN)

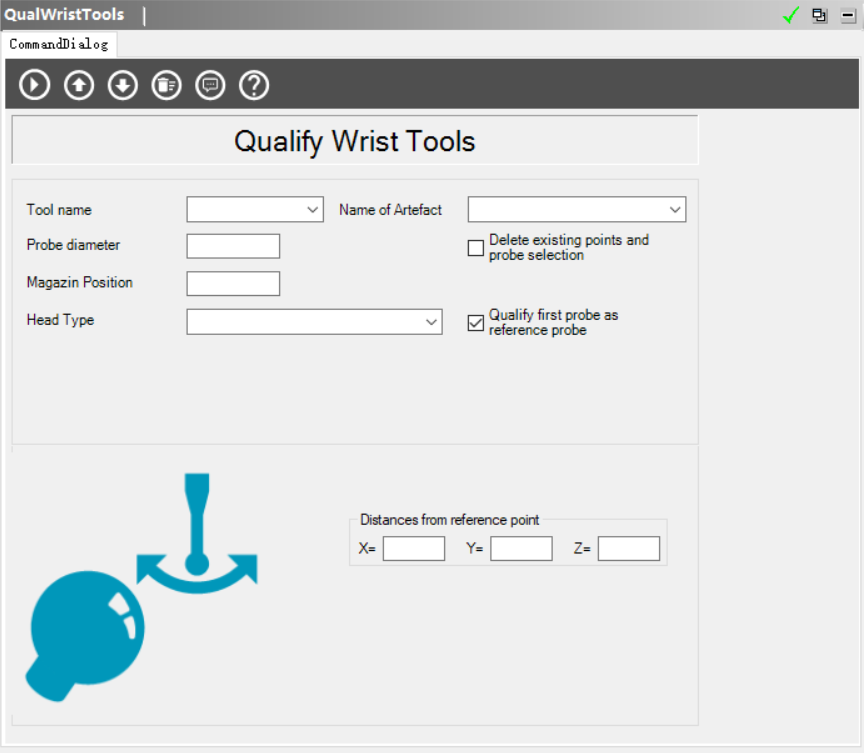

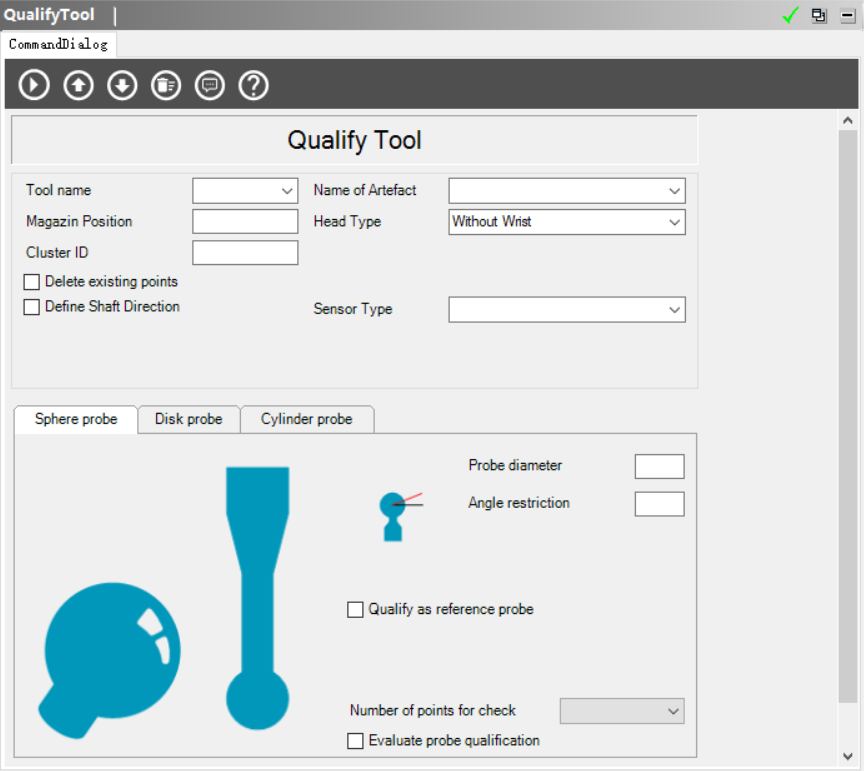

3、测头校验——设置当前探针(SetActiveTool)、标准球的定义(DfnArtefact) 、调用标准球(UseArtefact) 、校验参考探针(QualifyTool) 、校验参考探针(REFPRB)、校验非参考探针(QualifyTool)、校验非参考探针(CALSPH)、校验星型探针(STARPRC)、查看校验结果(BLDSPH)、调用测头(USEPRB)、删除EDB中探针数据(DELEDBPRB)、样例程序、附录、如何校验直径小于1.5毫米的探针、测座和传感器设置、自动旋转测座如何自动校验多角度、柱形测针的校验、盘形测针的校验

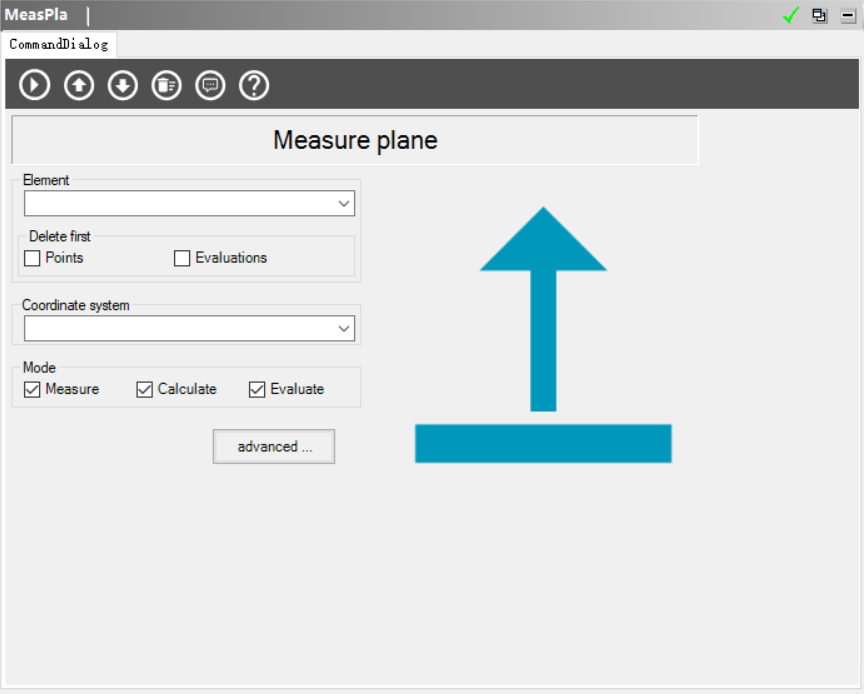

4、元素测量——元素ELE (element) 、测量点(MEPNT)、测量直线(MEAXI)、测量平面(MEPLA)、测量圆(MECIR)、测量圆柱(MECYL)、测量球体(MESPH)、测量圆锥(MECON)、测量椭圆(MEELP)、曲线测量(ME2DE)

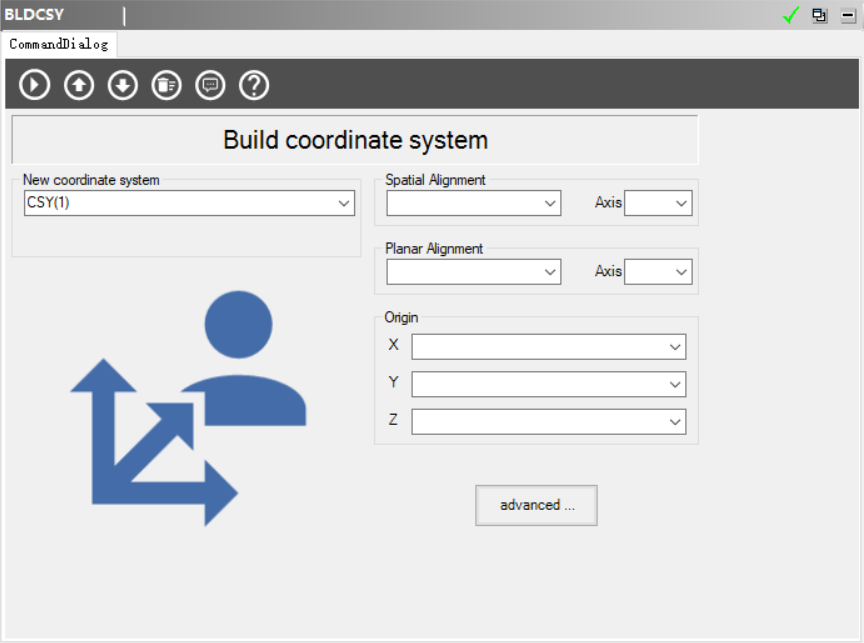

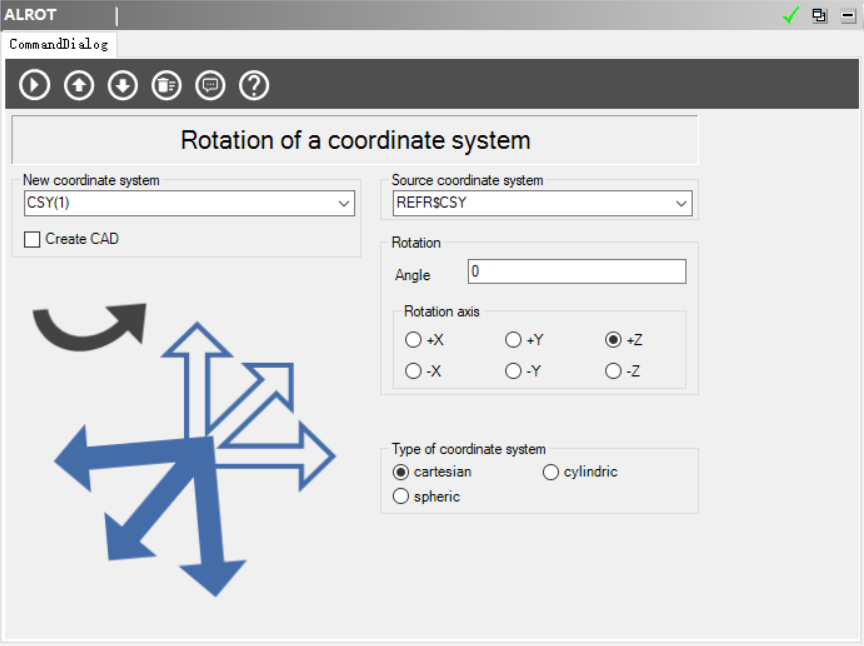

5、坐标系的建立——坐标系的建立步骤(BLDCSY) 、坐标系旋转(ALROT)、坐标系调用(USECSY) 、温度补偿(TMPCOMP) 、坐标系建立实例元素外插入安全点的方法、元素外插入安全点的方法

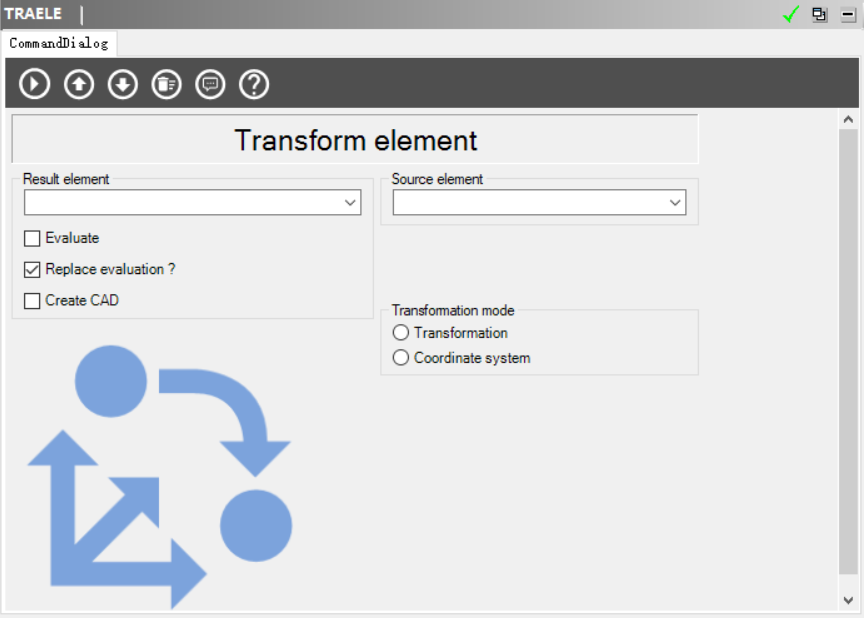

6、生成元素测量点——生成直线(GENAXI) 、生成平面(GENPLA）、生成圆(GENCIR)、生成圆柱(GENCYL)、生成圆锥(GENCON)、生成球体(GENSPH)、生成扫描线(GENSCAAXI)、生成扫描圆(GENSCACIR)、生成多探针安全点(GENCLP)、生成螺旋点(SCREWNPT)、沿圆柱面旋转点(ADJCYL)、循环(DO / ENDDO)、、目标转换(TRAOBJ)、不同坐标系下的元素转换(TRAELE) 、设置逼近和回退距离(SETCMPAR)

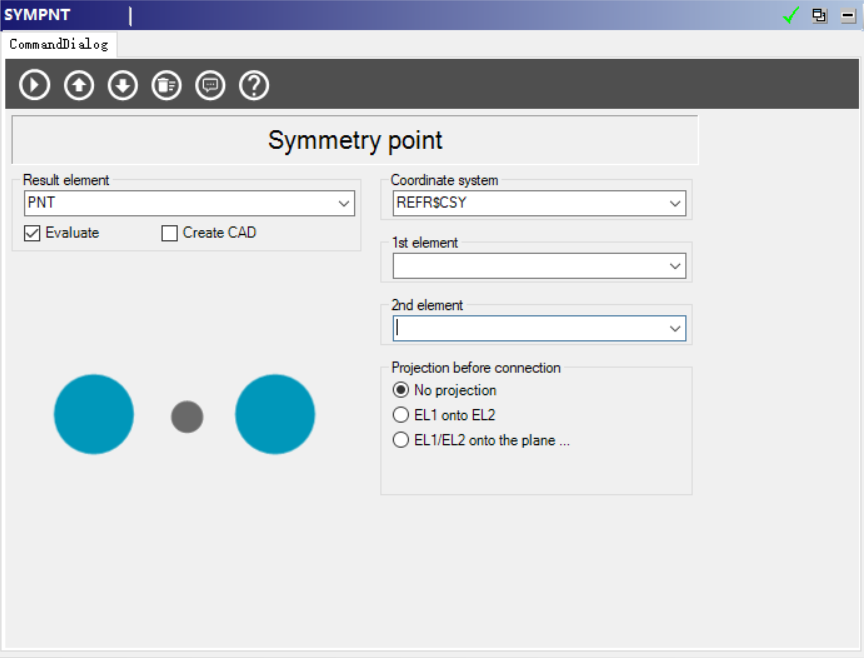

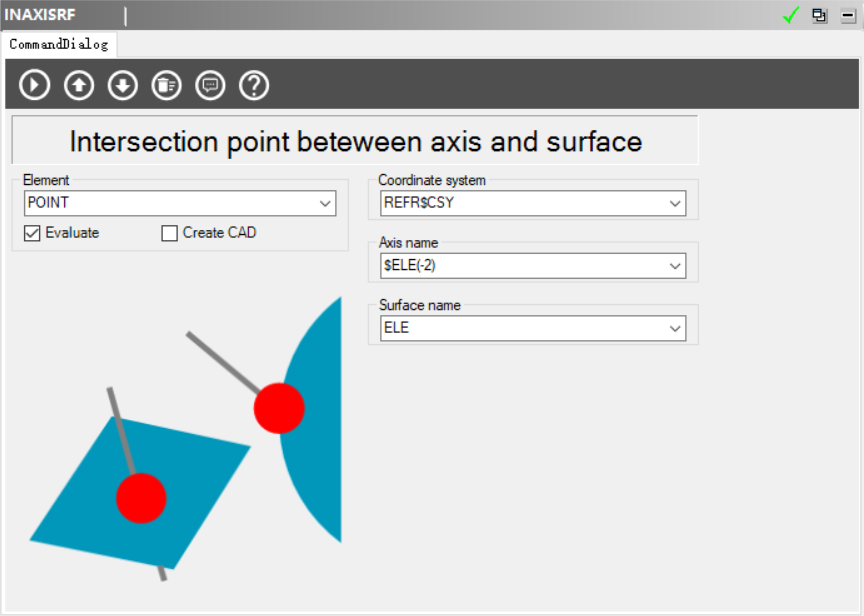

7、元素的构造和连接——距离、夹角、交点、中分、收集和连接、

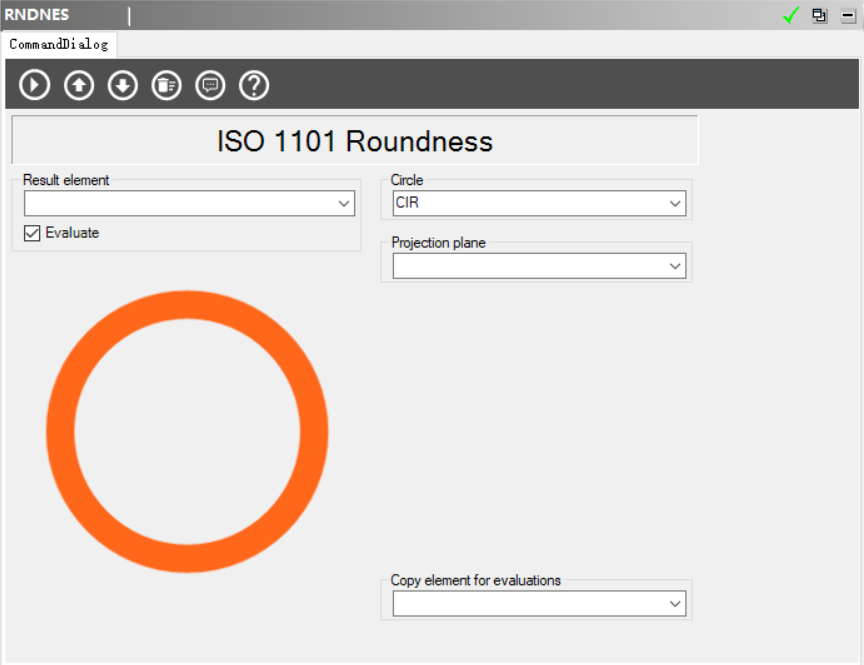

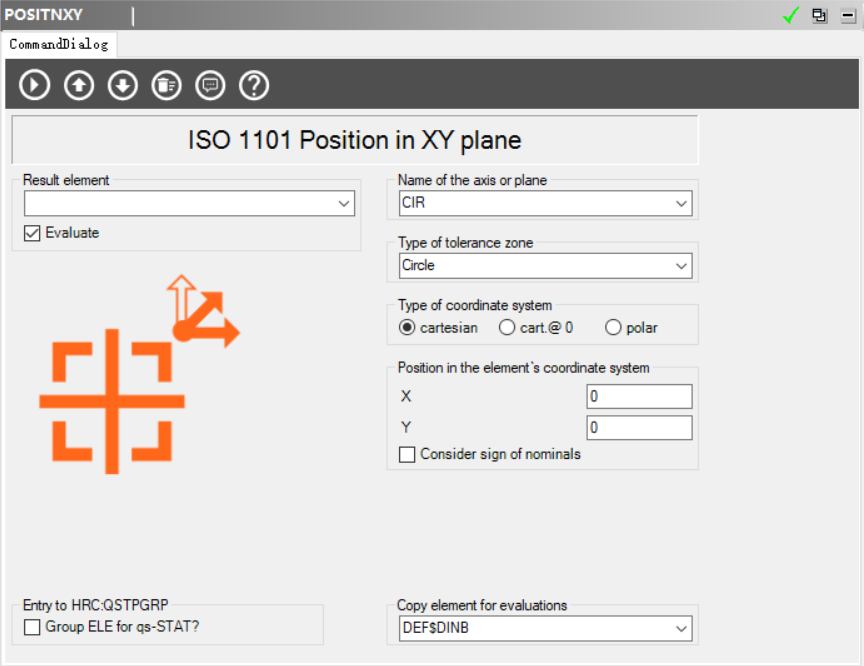

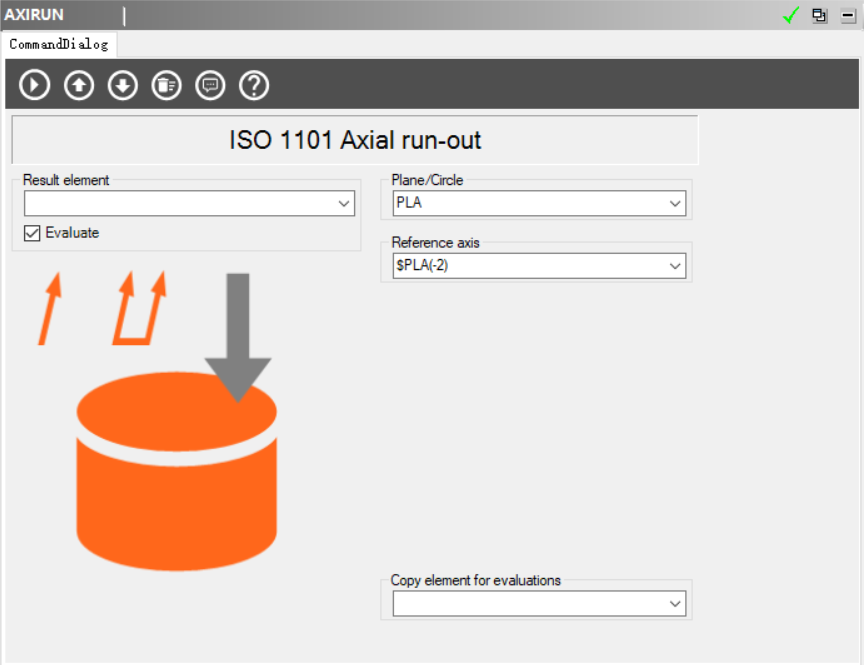

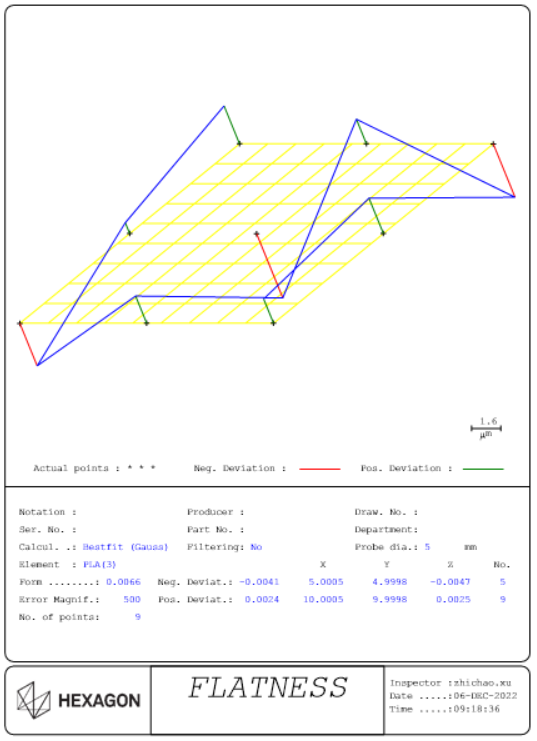

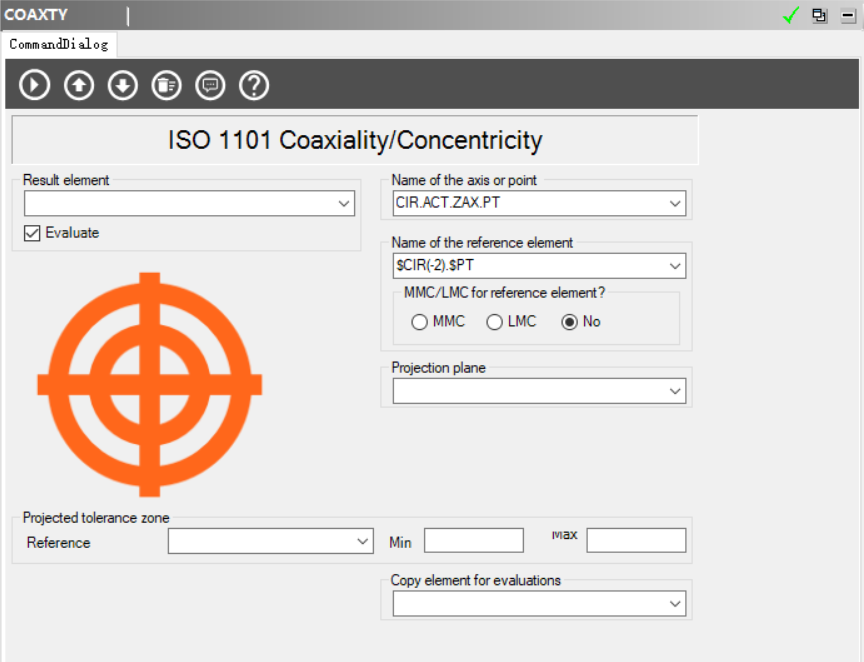

8、形位公差的评价——直线度评价(STRNS)、圆度评价(RNDNES)、圆度绘图(ROUNDNES)、圆柱度评价(CYLFRM)、圆柱绘图(CYLFORM)、平面度绘图(FLATNS)、同心度、同轴度评价(COAXTY)、位置度评价(POSITN)、XY平面位置度评价(POSITNXY)、YZ平面位置度评价(POSITNYZ)、ZX平面位置度评价(POSITNZX)、垂直度(SQRNES)、平行度(PARALL)、对称度(SYMRTY)、端面跳动(AXIRUN)、径向跳动(RADRUN)

9、报告的编辑、打印和输出——报告窗口Protocols、报告窗口的操作、绘图窗口、打印机选择(PRS_USEPRINTER)、打印报告(PRS_PRINTREPORT)、删除报告(PRS_DELREPORT)、保存报告为PDF文件(PRS_SavePDF)、导出报告、报告输出另一种方式DFNQUE和REPORT

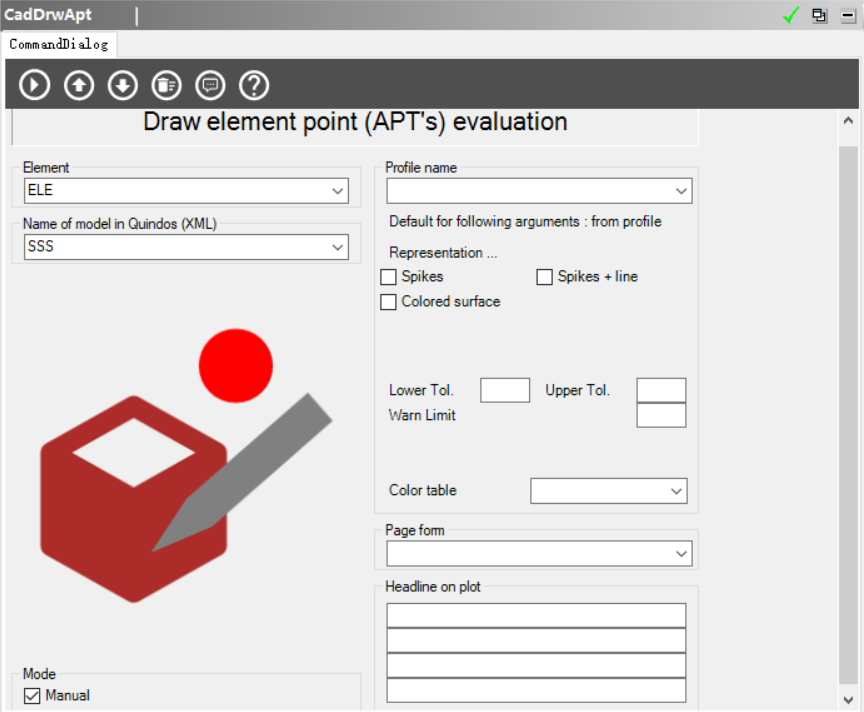

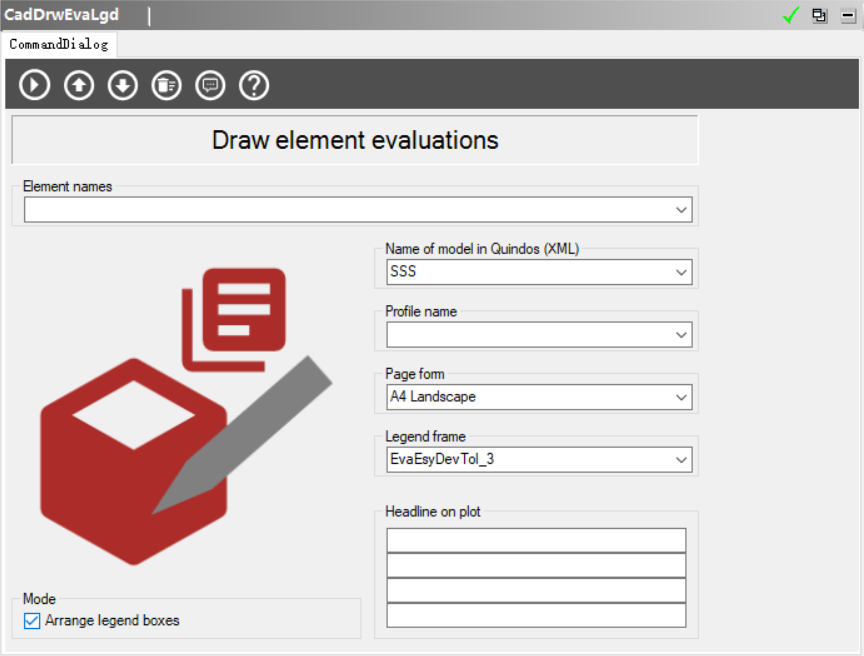

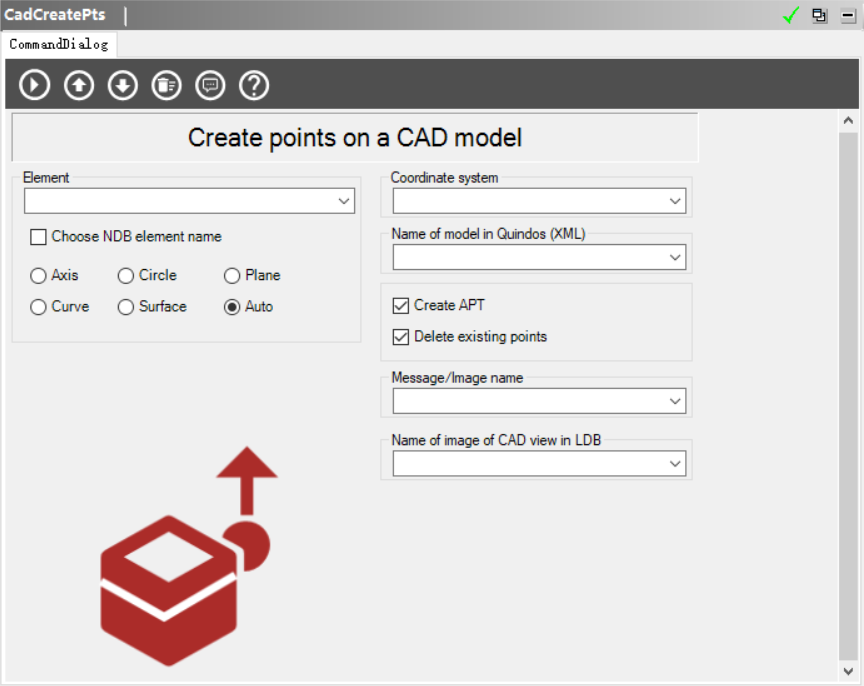

10、CAD功能——导入CAD模型CadLoadModel、模型视图、分组视图、元素的分组、CAD元素表面颜色设置、CAD模型坐标系和理论点的显示设置、CAD模型APT显示、有CAD模型的3-2-1建立零件坐标系、有CAD模型的自动测量-平面、有CAD模型的自动测量-圆、有CAD模型的自动测量-圆柱、在曲面上生成点、在辅助线上生成点、实际点的评价(CadDrwAptLgd)、尺寸评价(CadDrwEvaLgd)

11、附录——SET设置、刀架坐标系的建立、PMM测量机安全操作注意事项、如何卸载和安装Quindos、演示程序
